无人值守换热站控制系统

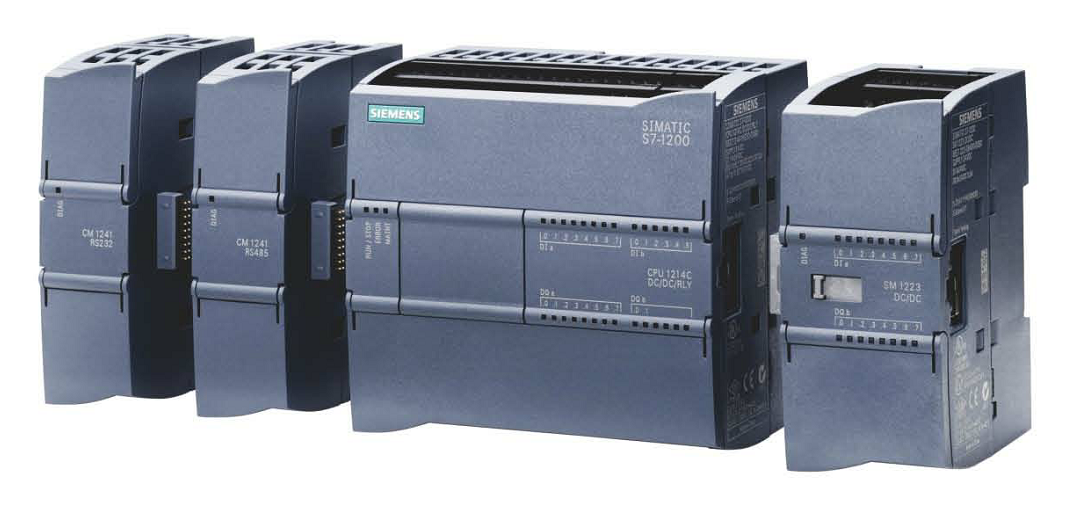

1. 可编程控制器

采用德国西门子公司生产的可编程控制器，其模块化结构、易于实现分布式的配置以及性价比高、电磁兼容 性强、抗震动冲击性能好等特点，使其在广泛的工业控制领域，成为一种既经济又切合实际的解决方案。可根据 用户要求及现场情况合理选择控制模块。本产品具有以下亮点：

• 循环周期短、处理速度高
• 指令集功能强大，可用于复杂功能
• 产品设计紧凑，可用于空间有限的场合
• 模块化结构，设计更加灵活
• 有不同性能档次的CPU模块可供选用
• 功能模块和I/。模块可选择

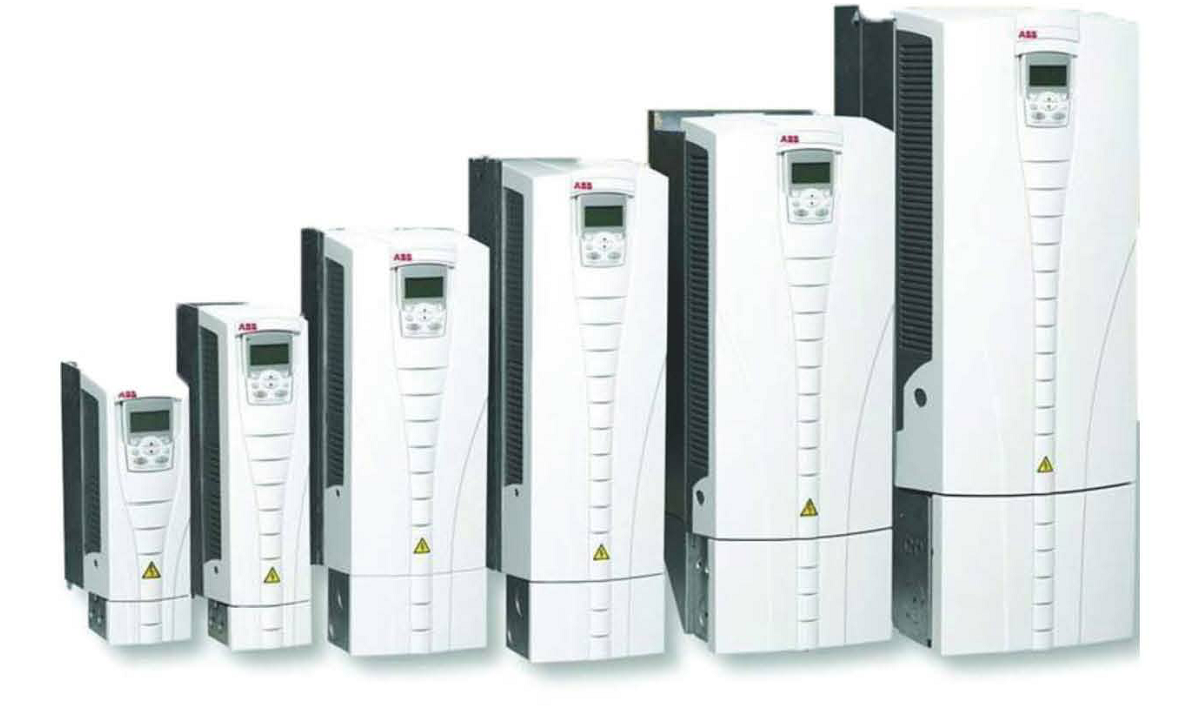

2. 变频器

ABB传动应用于工业领域，ACS510M系列特别适合风机水泵传动，典型的应用包括恒压供水、供暖、冷却风机、地铁和隧道通风机等。本产品具有以下亮点：

•完美匹配风机水泵应用

•高级控制盘

•用于降低谐波的专利技术；变感式电抗器

•循环软启

•多点U/F曲线

•超越模式

•内置RFI滤波器作为标准配置，适用于第一 和第二环境

• CE认证

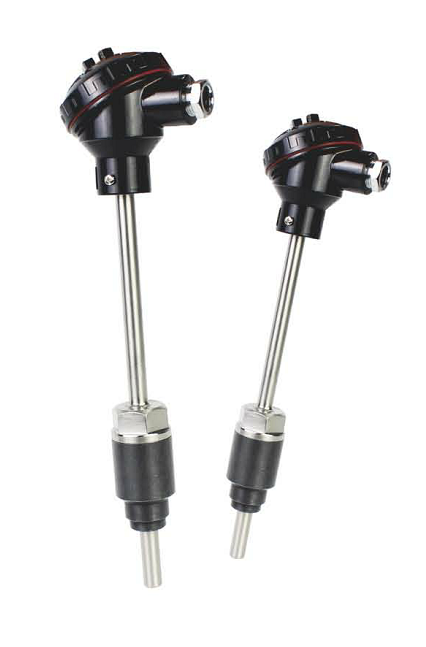

3.温度传感器

• 热电阻分度：Ptwo； PtIOOO;
• 热电阻等级： A级：± (0.15 + 0.002|t|) °C;

B级：± (0.30+0,005|t|) °C;

• 测温范围：水(0-150) °C;汽(0-550) °C;
• 连接方式：外螺纹M27x2 M16x1.5;
• 插入深度：(100、150、200、250、300) mm,其它规格可订做;

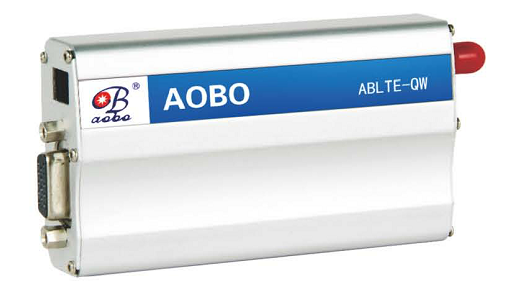

4.无线数传模块

采用国际先进技术生产的核心模块，实现永久稳定在线，将数据 通过DTU模块无线网络‘Internet网远传至监控中心，可以直接通过 各类工业组态软件与远端现场传感器进行数据交流，支持TC P/U D P通 讯方式，直流(9～24)V (推荐9～12V)供电。
