便携式超声波流量计

安装方法

外夹式传感器的安装方法

外夹式传感器共有3种型号可供选择：

首先将欲安装传感器的区域清理干净（最好用角磨机），除掉 锈迹及防锈层等，在欲安装传感器管壁位置上涂上足够的耦合剂， 然后把传感器紧贴并捆绑好，注意传感器和管壁之间不能有气泡及 沙砾。

安装距离

 以两传感器的最内边缘距离为准（M25窗口，参见安装示意图）。

安装方式

外夹式传感器的安装方式共有四种。分别是V法、Z法、N法和 W法。

V 法（适用于DN15-DN200mm范围内）

V法是比较标准的安装方法，使用方便，测量准确，安装时两传感器水平对齐，其中心线与管道轴线水平即可。

Z法（适用于DN200mm以上或V法测不到信号或信号质量差时） Z法的特点是超声波在管道中直接传输，没有反射（称为单声程），信号衰耗小。

安装步骤

1. 接线（如图）信号电缆的屏蔽线可悬空不接，不要与正、 负极（红、黑线）短路；

2. 安装传感器，使用角磨机将欲安装传感器的区域抛光，除掉锈迹油漆或防锈层，并用干净抹布擦去油污和灰尘，然后在欲安装传感器的中心周围管壁涂上足够的耦合剂，最后把传感器紧贴在 管壁上并捆绑好，夹具（不锈钢带）应固定在传感器的中心部分， 使之受力均匀；注意传感器和管壁之间不能有空气泡及沙砾。

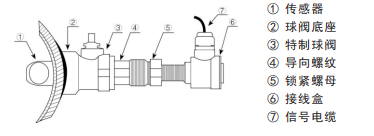

插入式传感器的安装方法

安装方式：Z法，适用于DN80以上。

传感器类型：插入B型；

安装工具：需本公司提供的专用开孔工具、400w手电钻（最好是可高层调速）、扳手等。

安装距离L：传感器沿管轴方向的距离（见M25）,或L=内径-9.113mm

安装点定位

制作定位纸：取一条长4D（D为管径），宽200mm（或D）的矩形纸带（可以用防湿、防腐蚀的材料代替纸带），在距边缘约100mm处划一条线；缠绕在表面已清理干净的管道上，注意纸两边重合对齐。

延长定位纸上的直线在管道上划一直线，所划直线与定位纸一 边缘相交点为A；从A点开始，沿着定位纸边边缘量出管道1/2周 长，该平行交叉点为C，在C点划一条与管轴平行的直线（也就是与 定位纸上的直线平行）；

去掉定位纸，从点C开始，在所划直线上量出安装距离L，从而 决定出B点。这样A、B两点为安装位置；例如L=280mm，将球阀底座 分别焊接在A和B两点上。

焊接球阀底座

对于可焊接管材（如钢、不锈钢等）将球阀底座直接焊在管道外壁上（不锈钢管需不锈钢底座，定货时请注明）。焊接时注意一定不要夹杂气孔，以防漏水，甚至断裂。

对于不可直焊接管材（如铸铁、水泥管等），需采用定制的专用管箍（带密封用胶垫），球阀底座已事先焊在管箍上，将管箍直接紧固到被测管道上，保证球阀底座中心点与A和B两点重合，然后将球阀紧固在已焊有底座管箍上。

钻孔

将开孔器密封护套与特制球阀外螺纹连接，拧紧后，打开球 阀，推动钻杆直至与管道外壁接触，将手电钻与钻杆接好锁紧，接通电源，开始钻孔，在钻孔过程中电钻保持低速转速不要过快，以免卡钻，甚至钻头折断，钻透后，拔出钻杆直到开孔器钻头的最前 端退至球阀芯后，关上球阀，卸下开孔器。

传感器的装入

把锁紧螺母旋至传感器底部，将传感器旋入特制球阀，旋至球阀芯时，打开球阀，继续旋入传感器，直至传感器前端伸出管 道内壁，调整好传感器的角度，(两个传感器进线孔应同时向上或 向下)，紧固好锁紧螺母，最后将线接好后，拧紧密封盖，以防漏水。

传感器深入管内壁尺寸计算

插入式传感器为不锈钢模具精铸，传感器的长度A（出厂时A值已固定）和管壁厚度B已知，传感器留在管道外侧长度L也可测量，只需L= A-B ，并使 C=0即可。各型号的长度A值： 标准插入 B型：A=170mm/水泥插入B型：A=310mm

接线完毕后，锁紧进线孔螺母（注意密封垫不要丢失），拧 紧密封盖，防止漏水。维修时只需按安装的相反过程，将旧的传 感器卸下，换上新传感器即可。
